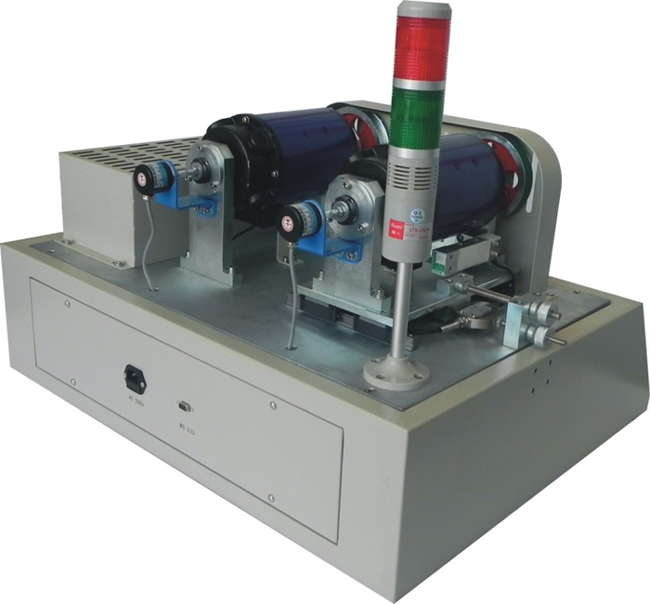

SB-DCT型帶傳動效率測試分析實驗臺
一、實驗內容：
1、平皮帶傳動效率的測定，通過計算機測試分析軟件測試并自動繪制滑差曲線和效率曲線；
2、通過觸摸屏顯示面板顯示面板讀數進行平皮帶傳動效率的測定，人工繪制滑差曲線和效率曲線。
二、性能特點：
利用拉壓傳感器獨特的張緊力測試裝置，來測試皮帶的張緊力，能實現皮帶傳動受力分
析實驗；
帶傳動的張緊力通過旋鈕調節，張緊力的大小通過傳感器獲得，并在觸摸屏顯示面板上顯示；
3、采用傳感器和A/D采集并轉換成主動帶輪和從動帶輪的驅動力矩和阻力矩數據，采用角位移傳感器和A/D板采集并轉換成主、從動帶輪的轉數。最后輸入計算機進行處理作出滑動曲線和效率曲線；

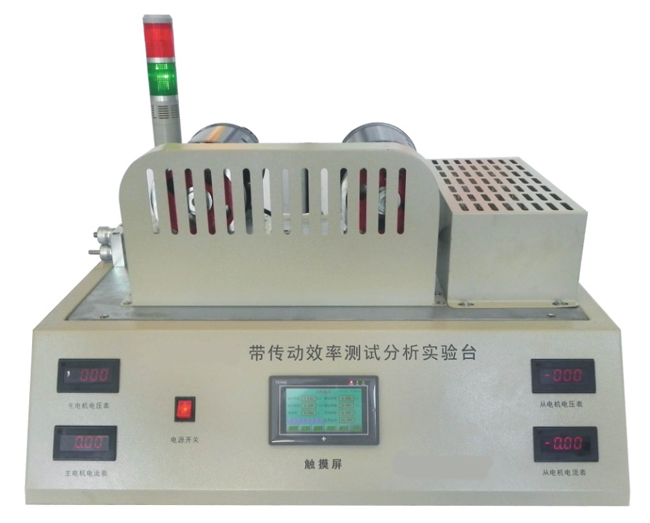

4、帶傳動實驗臺與觸摸屏顯示面板為集成一體（顯示面板非獨立裝置），觸摸屏顯示面板上有顯示轉矩、轉速、張緊力、加載、主電機輸入電壓電流，從電機輸入電壓電流等項目；并且通過觸摸屏的上加速和減速按扭可以控制電機轉速的變化。
5、可通過計算機測試分析軟件進行皮帶傳動的運動模擬，可觀察彈性滑動及打滑現象；
6、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
7、帶傳動實驗臺配備有上位機及上位機測控軟件。、
(1)上位機測控軟件，能獲取帶傳動實驗數據并進行數據處理。
(2)上位機配置：CPU為雙核，主頻≧3.3GHZ，內存≧8G，硬盤空間≧500G。
三、上位機測控軟件內容及特點：
1、利用串口實現數據采集箱與電腦之間的通訊；
2、可以實時顯示運動參數的適時變化曲線；
四、造型及表面處理：
1、大氣美觀、實物感強、加工精細；
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑；
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
五、主要技術參數：
1、驅動電機功率：355W
2、負載電機功率：355W、負載變動范圍：0-300W（有級）
3、調速方式：電子調速；
4、調速范圍：0-800rpm；
5、帶輪基準直徑： 平帶輪D1=D2=120mm； 平帶輪采用復合材料制成，帶長880×20×2mm；
6、額定轉矩：T=1.68N·m ；
7、測力矩傳感器：量程=10kg、精度：1%FS ；2個
8、拉壓傳感器：量程=10kg精度：0.3%FS ；1個
9、光電編碼器：2個、脈沖：1024P
10、外形尺寸：740×475×320mm；
11、重量：70kg；
六、實驗臺基本配置：
1、測力傳感器：2個：量程5kg；
2、拉壓傳感器：1個、量程5kg；
3、光電編碼器：2個、脈沖：1024P
4、測試分析軟件：1套；
5、隨機工具：1套；
|
